Optimum BF 20 Vario
Die extrem stabile Bohr-Fräsmaschine für den Hobby-Anwender. Diese Bohr-Fräsmaschine ist für eine präzise, schnelle sowie sichere Fertigung gedacht. Die Fräsmaschine ist mit einer digitalen Pinolenhubanzeige ausgerüstet und mit einem elektronisch stufenlos regelbar Antrieb ausgestattet.
Standard BF 20 L Vario von Optimum mit einer Tischlänge von 700 x 180 mm
Preis im Shop: Anschauen
passender BF 20 Anbausatz und dazugehörige 3 Achsensteuerung
Für noch höhere Genauigkeit ist eine Aufwertung der Fräsmaschine mittelsKugelumlaufspindeln möglich.
Ein Komplettpaket ist mit Absprache möglich.
Set I BF20 mit Anbausätzen und Schrittmotoren
Set IIBF20 mit Anbausätzen, Schrittmotoren und Kugelumlaufspindeln
Bei Umrüstung auf CNC Steuerung wird die Fräsmaschine modifiziert! Einbau von Doppelkugellagern und Schrägkugellager in alle Achsen. Lagerböcke werden ebenfalls überarbeitet.
Die BF 20 kann auch umgerüstet auf CNC incl. Handräder (für manuelles bedienen) angeboten werden.
Technische Daten der BF 20 Vario
| Motor | 230 V ~50HZ 850 W |
| Bohrleistung [mm] | max. 20 |
| Frässleistung Fingerfräser [mm] | max. 16 |
| Frässleistung Messerkopf [mm] | max. 63 |
| Spindelaufnahme | MK 2 / M10 |
| Spindeldrehzahl [U/Min.] | 100 - 3000 |
| Pinolenhub [mm] | 50 |
| Ausladung [mm] | 185 |
| Tischlänge [mm] | 700 |
| Tischbreite [mm] | 180 |
| Verfahrweg Y-Achse [mm] | 175 |
| Verfahrweg X-Achse [mm] | 480 |
| Verfahrweg Z-Achse [mm] | 280 |
| Abmessungen [L x B x H] | 670x750x860 |
| Nettogewicht [kg] | 109 |
Die Bohrfräsmaschine für den Hobbybereich hat eine präise und stabile Schwalbenschwanzführung mit spielfrei nachstellbaren Keilleisten. Einen elektronisch stufenlos regelbaren Antrieb, der dynamisch in einem Bereich von 100 - 3000 1/min drehzahlgeregelt werden kann.
weitere Features:
- Bedienungsfreundlicher Sicherheitsschalter mit Unterspannungsauslöser
- Rechts-Linklauf Schalter
- formschlüssiges klemmen der Pinole im Bohrkopf
- hohe Rundlaufgenauigkeit (< 0,01 mm in der Pinole gemessen)
- digitale Pinolenhubanzeige (Anzeigegenauigkeit 0,01 mm [umschaltbar mm/inch])
- zweistufige Getriebeübersetzung
- eingearbeitete Meßskala
- Begrenzungen durch einstellbare Endanschläge
- Schutzscheibe (höhenverstellbar)
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
BF 20 Vario L Anbausatz mit Schrittmotoren und PD Stecksystem Anbausätze
Zum vergrössern auf die Bilder klicken.

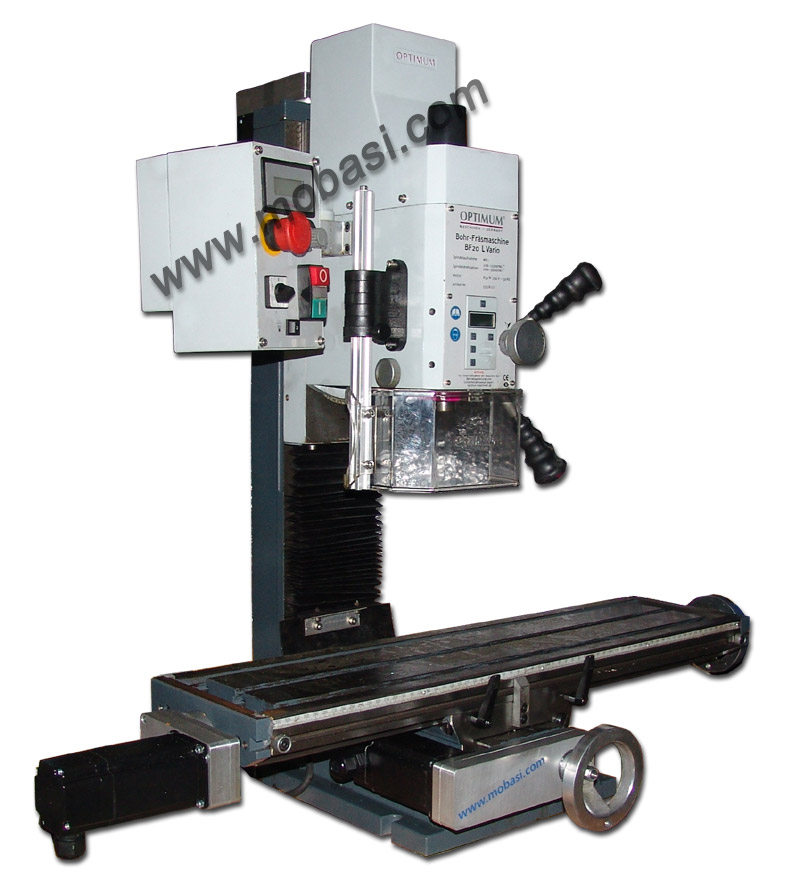

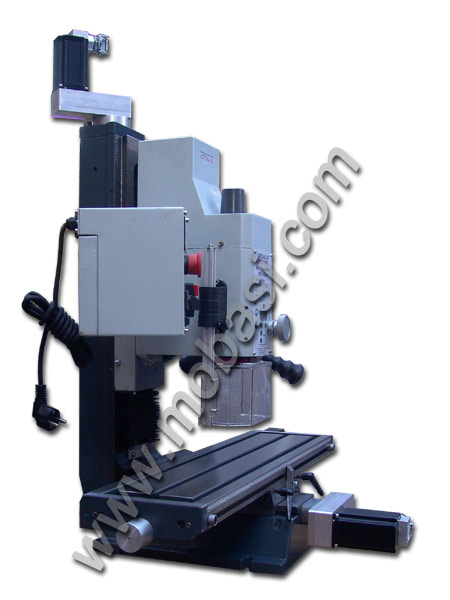

Umgerüstete Standard Optimum BF 20 L auf CNC gesteuerte Achsen

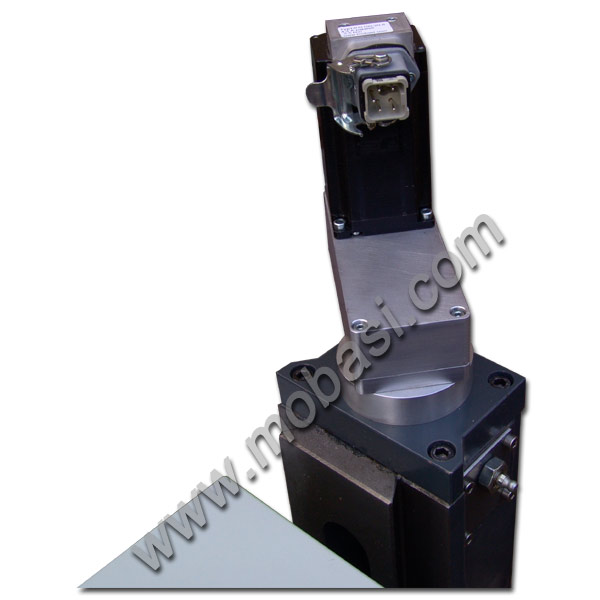

Z-Achse mit Schrittmotor 2.5 NM

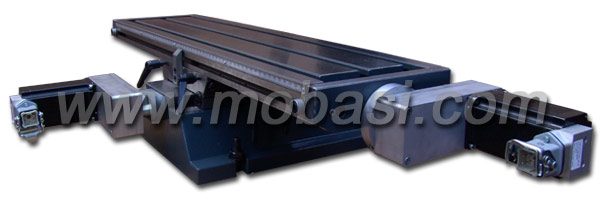

X-Achse mit Schrittmotor 2.5 NM
Y-Achse mit Schrittmotor 2.5 NM

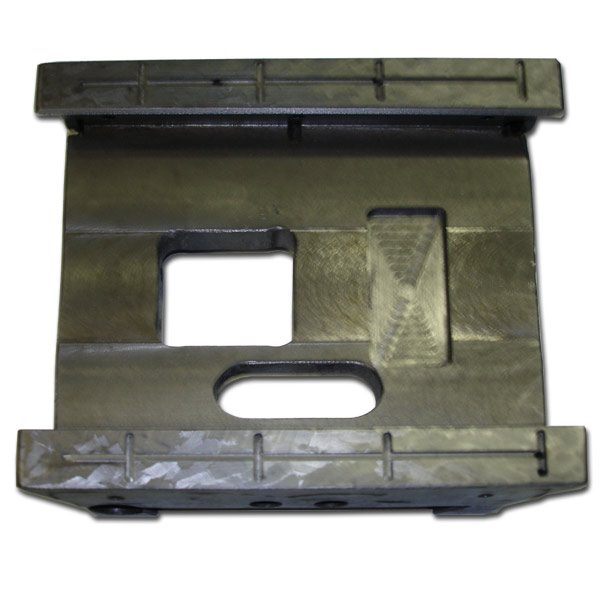

Mit überarbeiteten Schmiernuten
