Umgerüstete Optimum BF 46 Vario
auf CNC gesteuerte Achsen.
Es können 2 verschiedene Arten von Anbausätzen für die BF46 angeboten werden! Anbausätze für einen Direktantrieb der Achsen, alternativ ist es auch möglich mit Übersetzungen zu arbeiten.
Standard BF 46 Vario mit einer Tischlänge von 850 x 240 mm
passender BF 46 Anbausatz und
dazugehörige 3 Achsensteuerung
Für noch höhere Genauigkeit ist eine Aufwertung der Fräsmaschine mittelsKugelumlaufspindeln möglich.
Desweiteren bieten wir auch verschiedene Lösungen derZentralschmierung an.
Ein Komplettpaket ist mit Absprache möglich.
Beispiele für eine CNC BF 46:
Technische Daten der BF 46 Vario
| Motor | 230 V ~50HZ 2,2 kW |
| Bohrleistung in Stahl [mm] | max. 38 |
| Bohrleistung in Guss [mm] | max. 45 |
| Frässleistung Fingerfräser [mm] | max. 60 |
| Frässleistung Messerkopf [mm] | max. 60 |
| Ausladung [mm] | 260 |
| Tischlänge [mm] | 850 |
| Tischbreite [mm] | 240 |
| Verfahrweg Y-Achse [mm] | 260 |
| Verfahrweg X-Achse [mm] | 520 |
| Verfahrweg Z-Achse [mm] | 541 |
| Getriebestufe langsam [1/min] | 65 - 650 |
| Getriebestufe mittel [1/min] | 150 - 1500 |
| Getriebestufe schnell [1/min] | 330 - 3300 |
Die optimale Betriebstemperatur beläuft sich auf 5 - 35°C und die Luftfeuchtigkeit sollte zwischen 25 und 80 % liegen. Für das Getriebe wird eine Ölmenge von 1,65 l benötigt. Zu verwenden ist hier Mobilgear 627, ISO VG 100, Viskosität 100 cSt bei 40° oder ein vergleichbares Öl. Für die blanken Stahlstellen, um diese Rostfrei zu halten ist Mobilgrease OGL 007 oder Mobilux EP 004, säurefreies Öl, z.B. Waffenöl, Motoröl zu verwenden.
Alternative Anbausätze sind möglich!

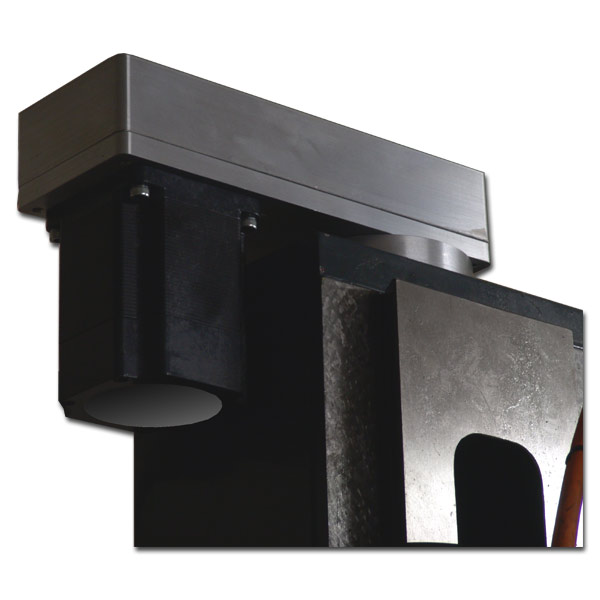

Z-Achse
X-Achse
Y-Achse
Umgerüstete Standard Optimum BF46 auf CNC gesteuerte Achsen incl. Zentralschmierung.
X-Achse mit Schrittmotor 4.0 NM
Y-Achse mit Schrittmotor 4.0 NM
Z-Achse mit Schrittmotor 6.6 NM
