PC Dreh Drehen Plus

Software PC Dreh


PC Dreh ® Update Drehen PLUS


Die Softwareergänzung für Drehmaschinen


Das Programm versteht sich als Weiterentwicklung des pc dreh ® 3.0 für anspruchsvolle Benutzer. In dem Update sind Vereinfachungen ebenso enthalten wie Innovationen. Mit den neuen Funktionen können Sie z.B.: Gewindeschneiden, mehrere Zeichnungen bearbeiten und Ihre Werkzeuge verwalten. Viele Details wurden verbessert bzw. überarbeitet.


Das Programm pc dreh ® 3.0 Update Drehen PLUS wird unter DOS mit DPLUS gestartet. Es besteht nicht mehr aus einem einzelnen Programm, sondern gliedert sich in vier ausführbare Programme. Dadurch war es möglich diese Leistungsfähigkeit unter DOS zu realisieren.

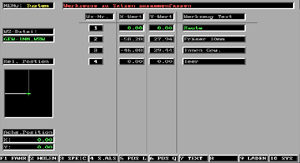

Werkzeugsätze

Werkzeugsätze bei PC Dreh


Wenn Sie mit mehreren Zeichnungen und Werkzeugen sinnvoll arbeiten möchten, so müssen die Werkzeuge erfasst und den Zeichnungen zugeordnet werden. Die Drehwerkzeuge, die Sie benutzen wollen, können Sie in einer Datei erfassen: Der Werkzeugsatzdatei. Mit DPLUS kann auch ein vollautomatischer Werkzeugwechsler angesteuert werden. Die Wechsler von HSE sind mit Wechseltellern bestückt. Jeder Teller hat dann eine zugehörige Werkzeugsatzdatei.

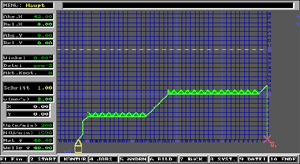

Gewinde schneiden

Gewinde schneiden mit PC Dreh


Zum Gewindeschneiden wird eine zusätzliche Hardware gebraucht: Der Encoder. Dieser kann eine Umdrehung an der Welle in ca. 1000 Elektronische Schritte auflösen. Diese werden von DPLUS verarbeitet. DPLUS baut in der Verbindung Encoder, Steuerung und Schrittmotor an der Längsachse quasi ein virtuelles Getriebe auf. D.h., die Funktion ist die gleiche als wenn Sie Ihr "Norton"-Getriebe einschalten, nur müssen sich keine Zahnräder drehen.

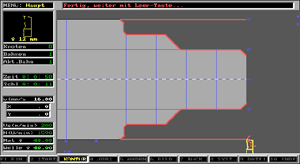

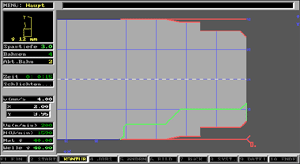

Bildschirmdarstellung beim Konturdrehen


Konturendrehen
Drehen

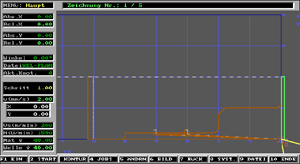

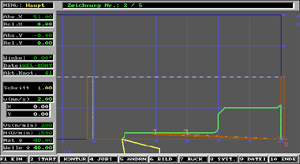

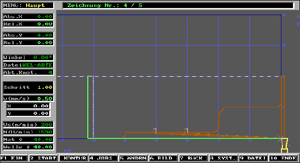

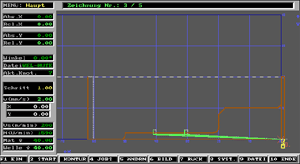

Multilayer-Technik


In pc dreh® können Sie immer nur eine Zeichnung laden, bearbeiten und starten. Bei DPLUS können Sie bis zu 11 Zeichnungen gleichzeitig laden, bearbeiten und starten. Die Auswahl der einzelnen Blätter geschieht sehr einfach über die Zifferntasten.
Die aktuelle Zeichnung ist in grüner Farbe dargestellt. Die anderen Zeichnung liegen im Hintergrund und sind in brauner Farbe dargestellt. Die Zeichnungen werden wirklich völlig unabhängig voneinander behandelt. Erst über den Job können sie hintereinander gestartet werden. Somit ist es möglich jede einzelne Zeichnung vorab zu testen.





















Neuigkeiten bei Drehen PLUS


  • Job-Menü (Automatisierter Ablauf von mehreren Zeichnungen hintereinander)
  • Multilayer-Technik (mehrere Zeichnungen können parallel bearbeitet werden)
  • Verwaltung von Referenzschaltern
  • Werkzeugverwaltung
  • Ansteuerung von automatischen Werkzeugwechslern
  • Gewindeschneiden:
    • - Aussen/Innen
      - Rechts/links
      - Konisch
      - Mehrgängig
      - Whitworth
      - Gerade oder versetzte Zustellung
  • Verbesserte Darstellung der Zerspanung
  • Ansprechen der Achsen über "Z" und "X"
  • Teach-In-Funktion (Zeichenstift und Achsen, F1, laufen zusammen)
  • Eingaben im Haupt-Menü können rückgängig gemacht werden
  • Unterverzeichnisse: Zugreifen, Anlegen und Löschen
  • Zugriff auf das Diskettenlaufwerk A:
  • Automatisches Speichern in Datei @LASTFILE.F3D
  • Verwendung der Relais für Spindel und Kühlung (ein/aus)
  • Hilfesystem im SYSTEM-Menü
  • F9, F7/F8/F9, Anfangsbuchstabe selektiert Dateinamen
  • F5, F2, Neue Funktion: Fase am Knoten einfügen (ab Rel.02)
  • F5, F3, Neue Funktion: Verrundung am Knoten einfügen (ab Rel.02)
  • Zoom-Y einstellbar --> Gitter ist quadratisch auf Notebooks
  • Parallelportadresse kann aus DPLUS heraus gesetzt werden
  • Die Drehrichtung aller Achsen der Maschine kann frei gewählt werden
  • Überarbeitetes Handbuch

Der Erwerb der Software setzt die Basisversion pc dreh ® 3.0 voraus.
